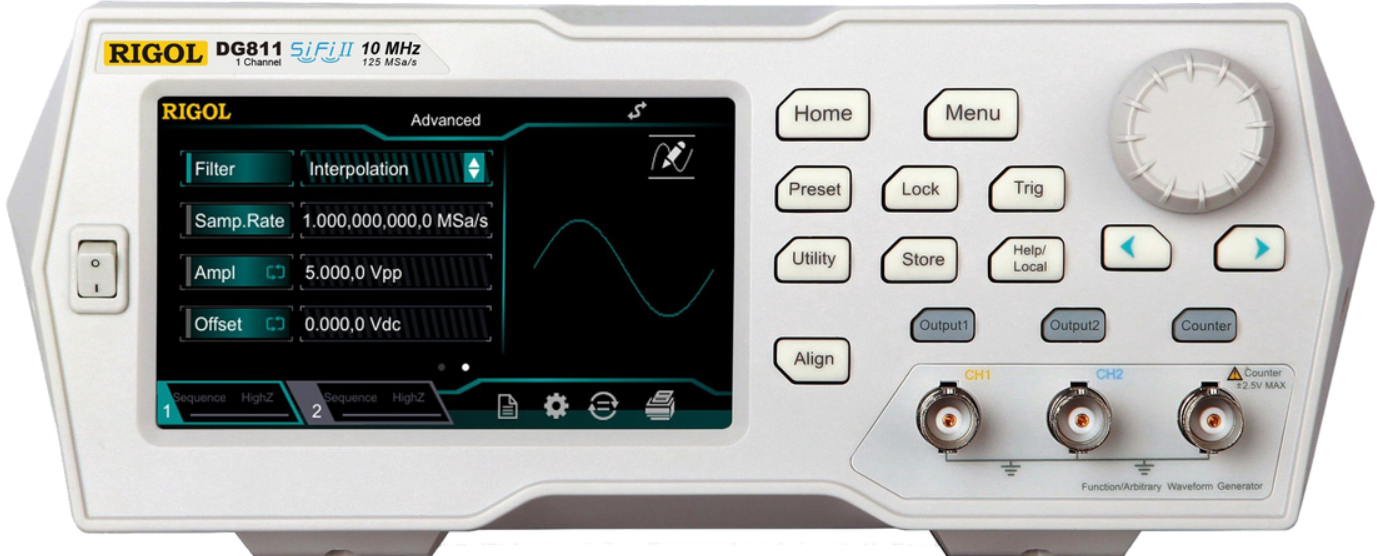

Генератор сигналов RIGOL DG811

Многофункциональный генератор сигналов произвольной формы серии DG800. Новый дизайн, дружелюбный интерфейс.

Генератор сигналов произвольной формы объединяет множество приборов в одном, такие как:

1. функциональный генератор,
2. генератор сигналов произвольной формы,
3. генератор шума,
4. генератор импульсов,
5. паттерн генератор,
6. генератор гармоник,
7. аналого-цифровой модулятор,
8. частотомер.

Совершенно новый внешний вид и дружелюбный пользовательский интерфейс доставит Вам удовольствие от работы.

Основные особенности генераторов сигналов серии DG800:

• Технология SiFi II, генерирующая произвольные осциллограммы точек точками, точно выводя высококачественные осциллограммы.
• Встроенный генератор гармоник 8 порядков.
• Стандартная комбинация сигналов и функция отслеживания каналов.

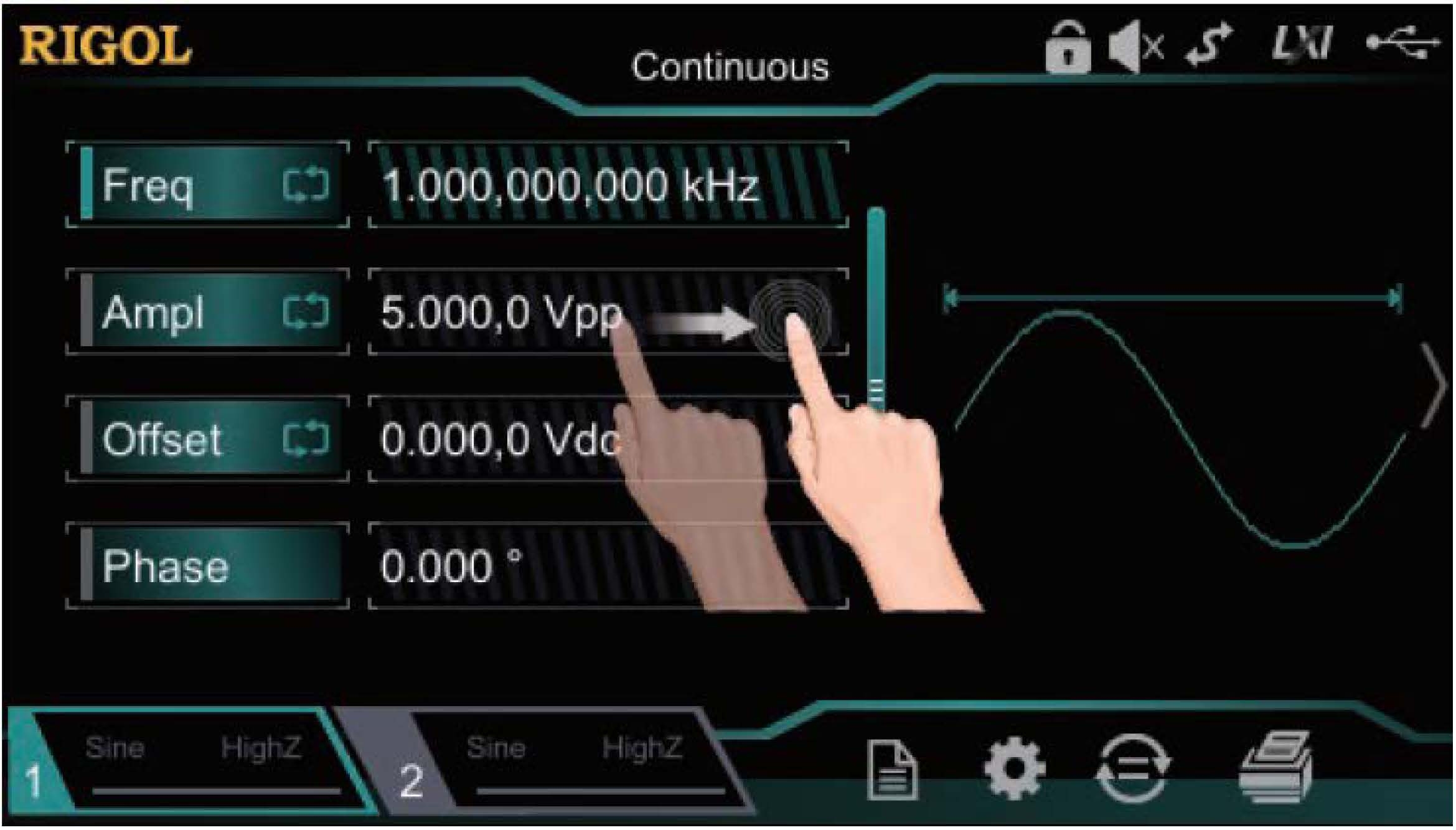

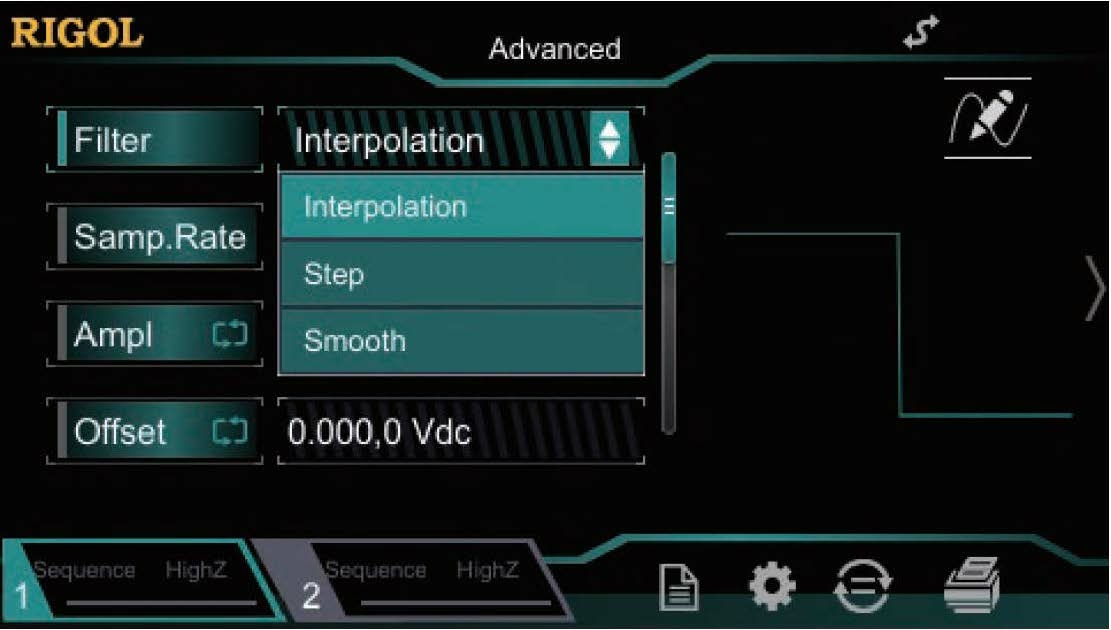

• 4,3 " цветной сенсорный экран TFT и совершенно новый дизайн пользовательского интерфейса.
• RBS, RS232 и последовательный выход.

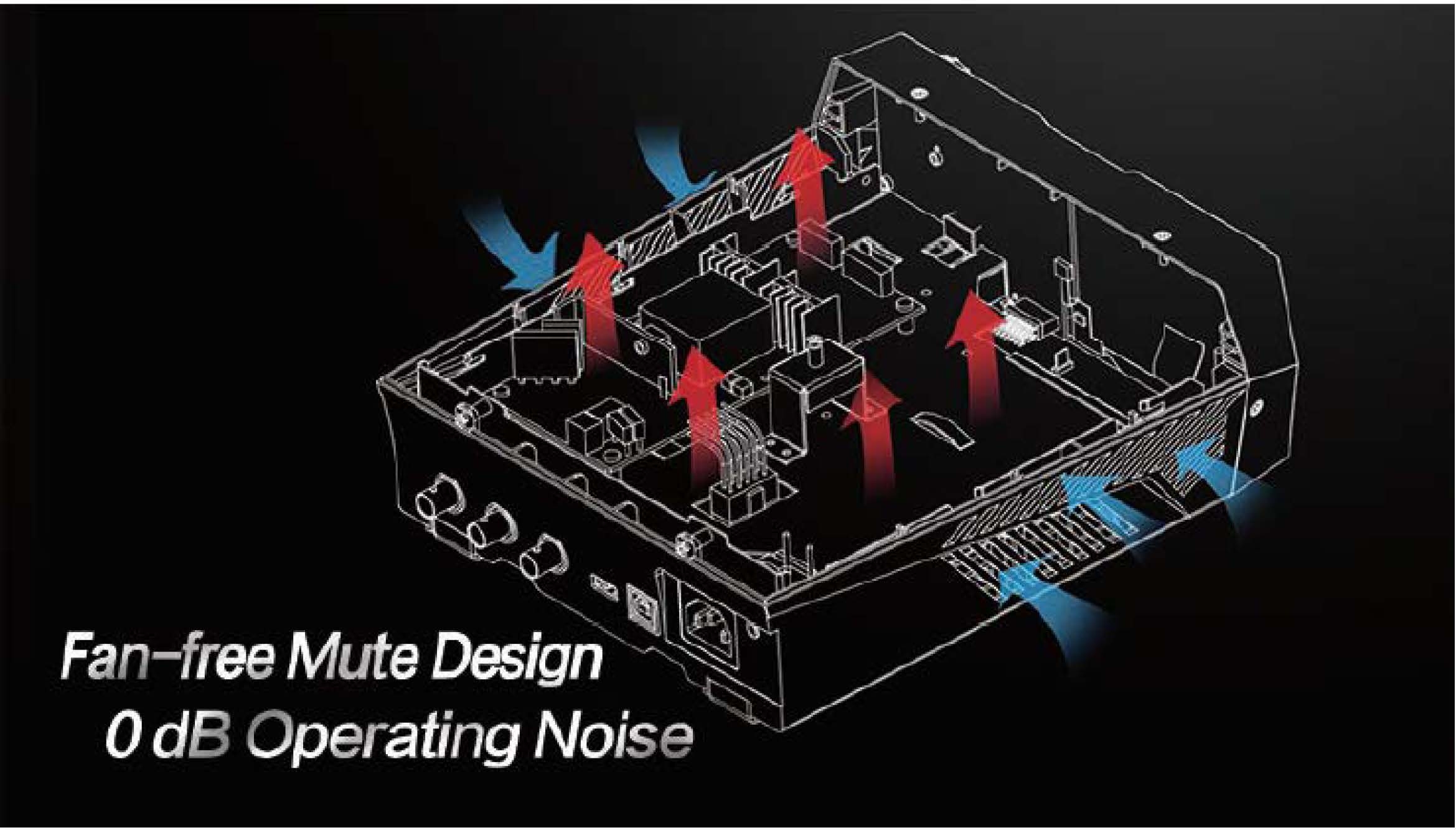

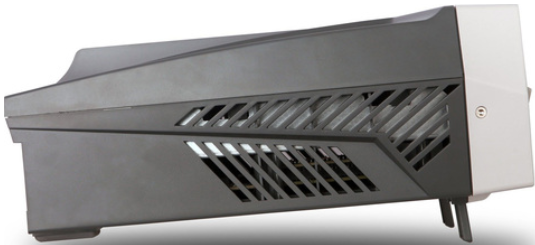

• Отсутствует вентилятор охлаждения, поэтому генератор является бесшумным при работе.

Основные характеристики

• Количество каналов: 1
• Максимальная выходная частота: 10 МГц
• Частота дискретизации: 125 Мвыб/с
• Тип формы волны:
• стандартная форма сигнала: синус, квадрат, рампа, импульс, шум, двухтональный, гармонический (до 8 порядков), прямой ток;
• сигнал произвольной формы: 160 типов волн, в том числе кардинальный синус, экспоненциальное возрастание, экспоненциальное понижение, ЭКГ, Гаусс, Гаверсинус, Лоренца, и т.д.

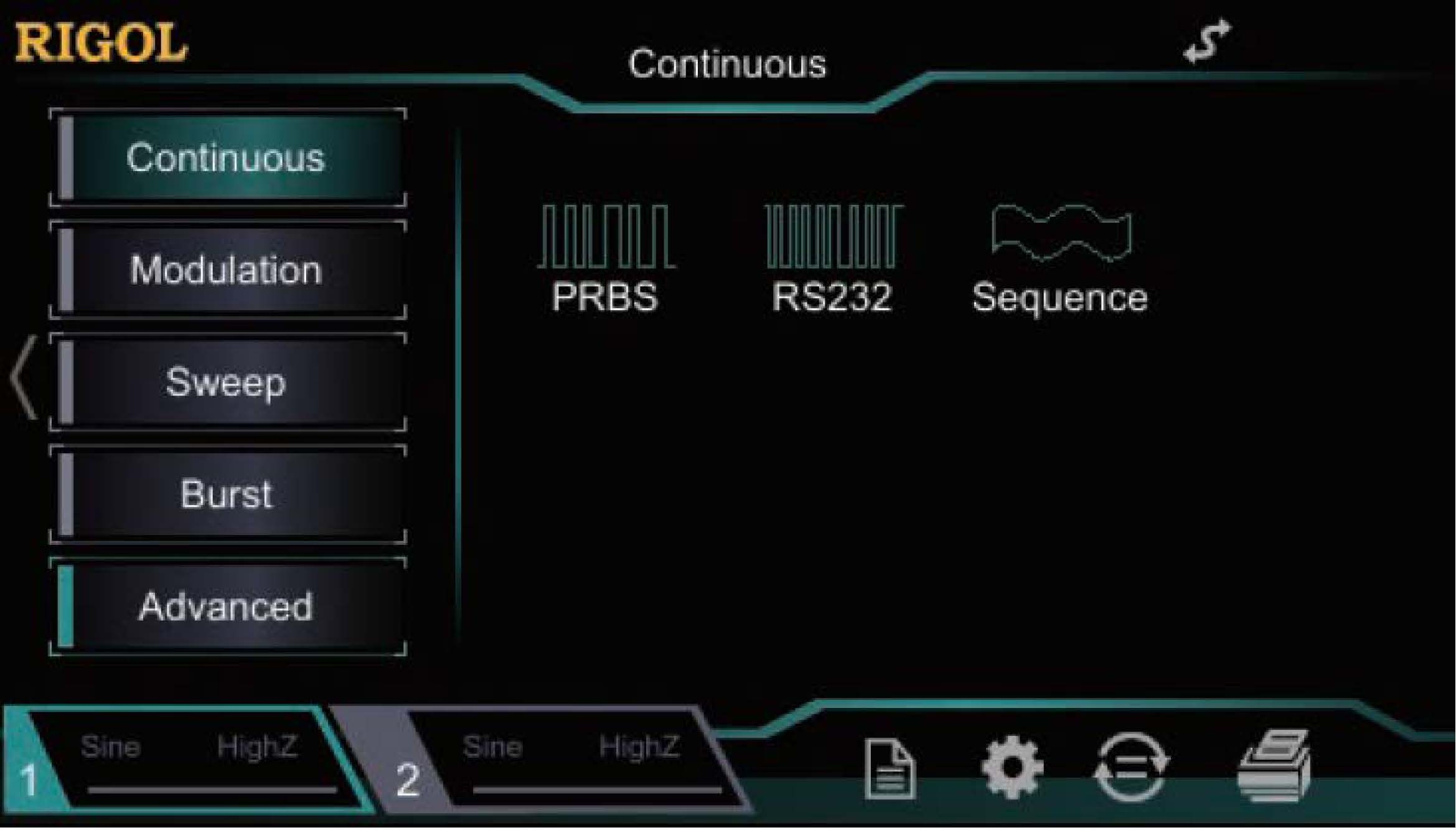

• усовершенствованная форма сигнала: PRBS, RS232 и последовательная
• Длина произвольной формы сигнала: 2 Mpts (оптимально 8 Mpts)
• Разрешение по вертикали: 16 бит
• Характеристики частот:

• Синусоидальная: 1 мкГц-10 МГц
• Прямоугольная: 1 мкГц-5 МГц
• Линейная: 1 мкГц-200 КГц
• Импульс: 1 мкГц-5 МГц
• Сигналы произвольной формы: 1 мкГц-5 МГц
• Гармоническая: 1 мкГц-5 МГц
• Двухтональная: 1 мкГц-10 МГц
• RS232 - диапазон скоростей передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
• PRBS: 2 кбит/с - 10 Мбит/с
• Частота дискретизации: 2k до 30 Мвыборок/с

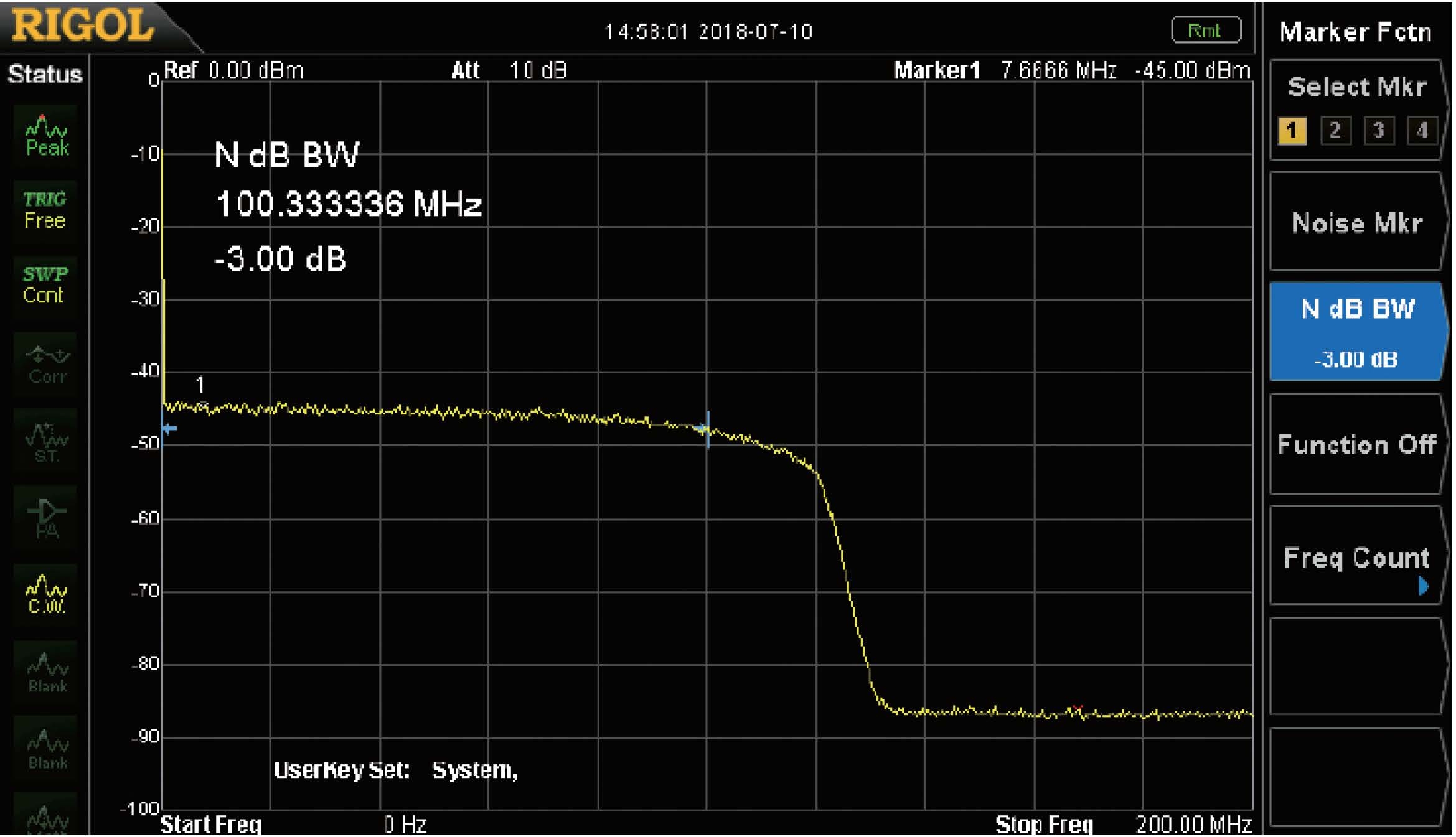

• Шум: диапазон частот 100 МГц (-3 дБ)
• Чистота спектра синусоидальных волн: общее гармоническое искажение: <0,075% (от 10 Гц до 20 кГц, 0 дБм); фазовый шум: <-105 ДБК / Гц при 10 МГц (0 дБм, 10 смещение в кГц)
• Прямоугольник времени подъема/падения: стандартное (1 Впик-пик, 1 кГц) ≤ 9 нс
• Фазовое колебание: стандартное (1 Впик-пик) ≤ 5 МГц: 2 ppm + 200 ps > 5 МГц: 200 ps
• Выходная амплитуда (нагрузка 50 Ом): ≤10 МГц: 1 мВпик-пик-10 Впик-пик; ≤30 МГц: 1 мВпик-пик-5 Впик-пик; ≤60 МГц: 1мВ-2.5 Впик-пик; > 60 МГц: 1 мВ-2,5 Впик-пик
• Вид модуляции: AM, FM, PM, ASK, FSK, PSK, и PWM
• Рабочий режим: непрерывный, всплеск, развертка и модуляция
• Характеристики всплеска: несущая частота 2 МГц-10 МГц/25 МГц / 35 МГц / 50 МГц / 70 МГц / 100 МГц; количество импульсов: 1-1 м или бесконечно; источник триггера: внешний, внутренний и ручной

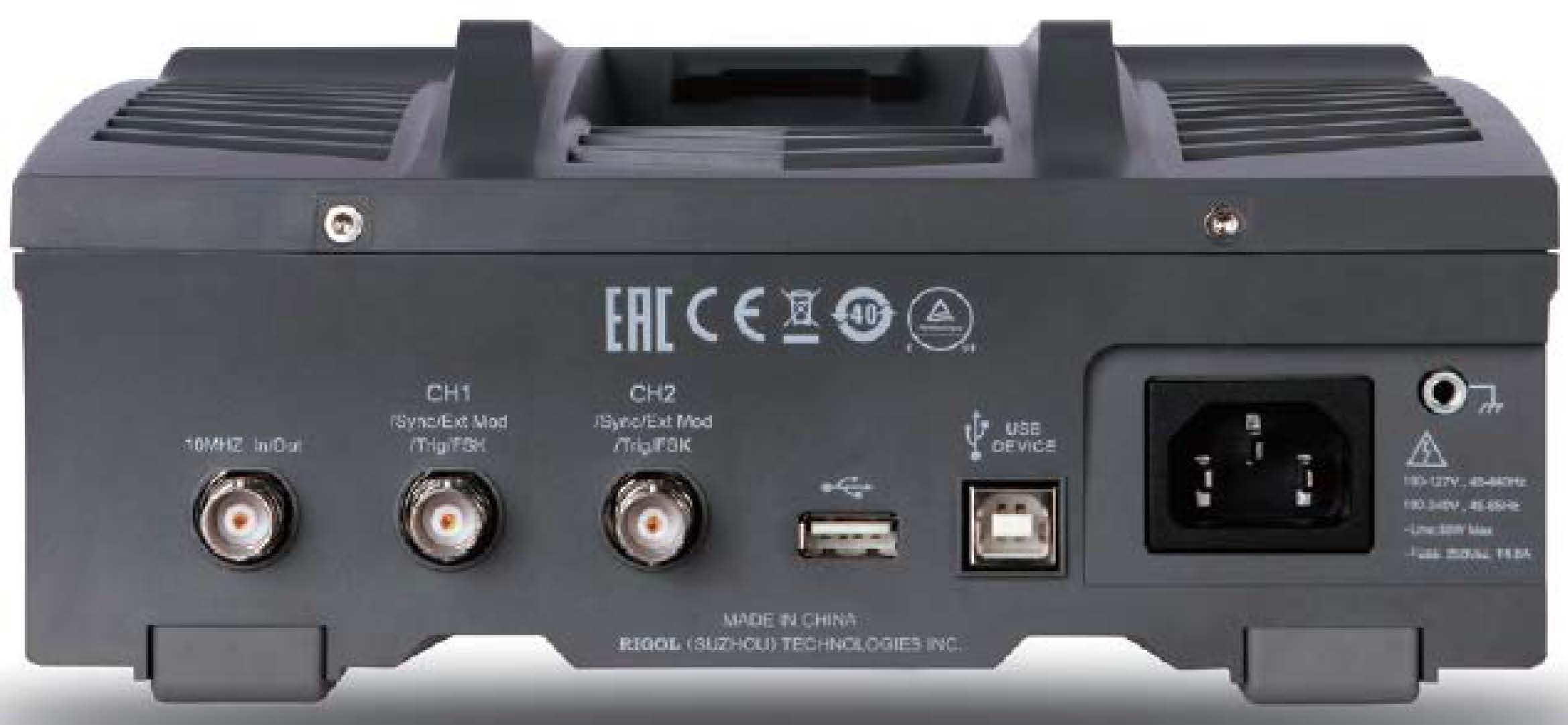

• Стандартный интерфейс: USB-Device (на задней панели) и USB-Host
• Стандартная комплектация:
• шнур питания соответствует стандарту страны назначения
• краткое руководство
• гарантийный талон на изделие
• Размеры (ШхВхГ): 237,4х97х268 мм
• Масса: 1,75 кг (без упаковки); 2,85 кг (с упаковкой)
• Опции:
• двухканальный вариант
• обновления глубины памяти
• Опциональные аксессуары:
• аттенюатор на 40 дБ
• преобразователь интерфейса USB-GPIB
• преобразователь интерфейса USB-LAN
