Серия UTG1000X имеет точную и стабильную форму выходного сигнала с разрешением всего 1 мкГц. Это экономичный, высокопроизводительный и многофункциональный генератор сигналов произвольной формы. Могут быть сгенерированы точные, стабильные, чистые выходные сигналы с низким уровнем искажений. Благодаря удобному управлению, превосходным техническим показателям и гуманизированному графическому дисплею это многоцелевое устройство, отвечающее потребностям обучения, тестирования и производства

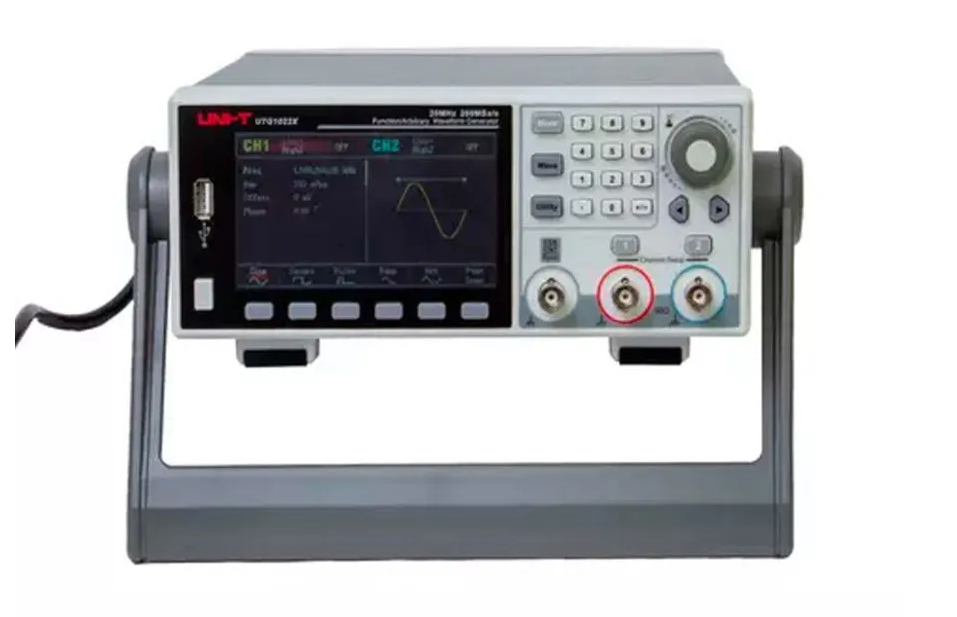

Технические характеристики UNI-T UTG1022X
| Количество каналов | 2 |
| Частота дискретизации | 200 Мвыб/сек |
| Вертикальное разрешение | 16 бит |
| Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, DC, Arb 200 типов произвольной формы |
| Режимы работы | стробирование выходного сигнала, непрерывная, модуляция, развертка частоты |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Напряжение | 100~240 В переменного тока (Колебания: ±10%), 50 Гц/60 Гц 100 ~120 В переменного тока (колебания: ± 10%), 400 Гц |
| Потребляемая мощность | 20 Вт |
| Предохранитель | 2 A, класс T, 250 В |
| Частотные характеристики | |
| Синусоидальная волна | |
| Диапазон частот | 1 мкГц - 20 МГц |
| Гармонические искажения | DC ~ 1 МГц: -60 дБн 1 МГц ~10 МГц: -55 дБн 10 МГц ~40 МГц: -50 дБн |
| Общие гармонические искажения | < 0,2% (DC ~ 20 кГц, 1В p-p) |
| Ложный сигнал (ангармонический) | Типичное значение (0 дБм) ≤ 10 МГц < -70 дБн > 10 МГц < -70 дБн+6 дБ/октава |
| Фазовый шум (типичный) | 1 МГц ≤-125 дБн/Гц (типичное значение, 0 дБм, 10 кГц отклонение) |
| Прямоугольный сигнал | |
| Диапазон частот | 1 мкГц - 10 МГц |
| Время нарастания / спада | < 16 нс (50Ω, 1 В p-p) |
| Коэффициент заполнения | 0.000% ~ 100.00% (ограничено текущей частотой) |
| Симметрия | 1% от периода + 4 нс (50% коэффициент заполнения) |
| Джиттер (типичный) | < 5 МГц: 2 ppm + 200 пс > 5 МГц: 200 пс |
| Пилообразный сигнал | |
| Диапазон частот | 1 мкГц~400 кГц |
| Нелинейность | 1% от пикового выходного сигнала (1 кГц, 1 В p-p, 100% симметрия) |
| Симметрия | 0.000% ~ 100.00% |
| Импульсный сигнал | |
| Диапазон частот | 1 мкГц ~10 МГц |
| Минимальная длительность импульса | 22 нс |
| Переменный край | 15 нс ~ 10 с |
| Превышение | < 2% (типичный, 1 В p-p) |
| Джиттер | 150 пс |
| Произвольные волны | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Длина волны | 4000 точек |
| Вертикальное разрешение | 16 бит (символы включены) |
| Частота дискретизации | 200 Мвыб/сек |
| Энергонезависимое хранилище | 200 волн |
| Характеристики выхода | |
| Амплитуда (50 Ом) | < 20 МГц : 1 мВ п-п ~ 10 В п-п < 40 МГц : 1 мВ п-п ~ 5 Вп-п |
| Точность установки (1 кГц, синус) | 1% ± 2 мВ |
| Неравномерность амплитудной характеристики | < 20 МГц ±0.3 дБ < 40 МГц ±0.5 дБ |
| Смещение постоянного тока | |
| Диапазон (AC+DC) | ±5В (50 Ом) ±10В (высокое сопротивление) |
| Выходная форма сигнала | |
| Импеданс | 50 Ом, типичное значение |
| Защита | от перегрузки, короткого замыкания |
| Типы модуляции | |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольная волна, шум, пилообразная волна, волна произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Смещение частоты | 10 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный, пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц ~ 100 кГц |
| ШИМ модуляция | |
| Несущая | импульсный |
| Частота модуляции | 20 кГц ~ 1 МГц |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Диапазон ШИМ | 0%~50% |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила |
| Закон | линейный, логарифмический |
| Время свипирования | от 1 мс до 500 с ± 0,1% |
| Источник запуска | внешний |
| Режим BURST | |
| Режим последовательности импульсов | N цикл, бесконечный, закрытый |
| Форма | синус, прямоугольный, пила, импульс, произвольной формы |
| Источник | внешний/внутренний |
| Запуск по фронту | нарастающий, нисходящий |
| Время цикла | 1 мкс - 500 с |
| Повторяющийся номер | 1 - 50 000 |
| Полярность | позитивная, негативная |
| Начальная фаза и фаза остановки | 0 - 360° |
| Общие характеристики | |
| Дисплей | 4.3 дюйма TFT, LCD, 480×272 |
| Рабочая температура | + 10 ℃ ~ + 40 ℃ |
| Температура хранения | -20 ℃ ~ + 60 ℃ |
| Охлаждение | пассивное |
| Интерфейс | USB устройство |
| Габариты | 215 × 103 × 316 мм |
| Вес | 2,3 кг |
| Комплектация | генератор сигналов UNI-T UTG1022X – 1 шт |
| кабель питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт BNC-крокодил – 1 шт инструкция по эксплуатации – 1 шт |
|
