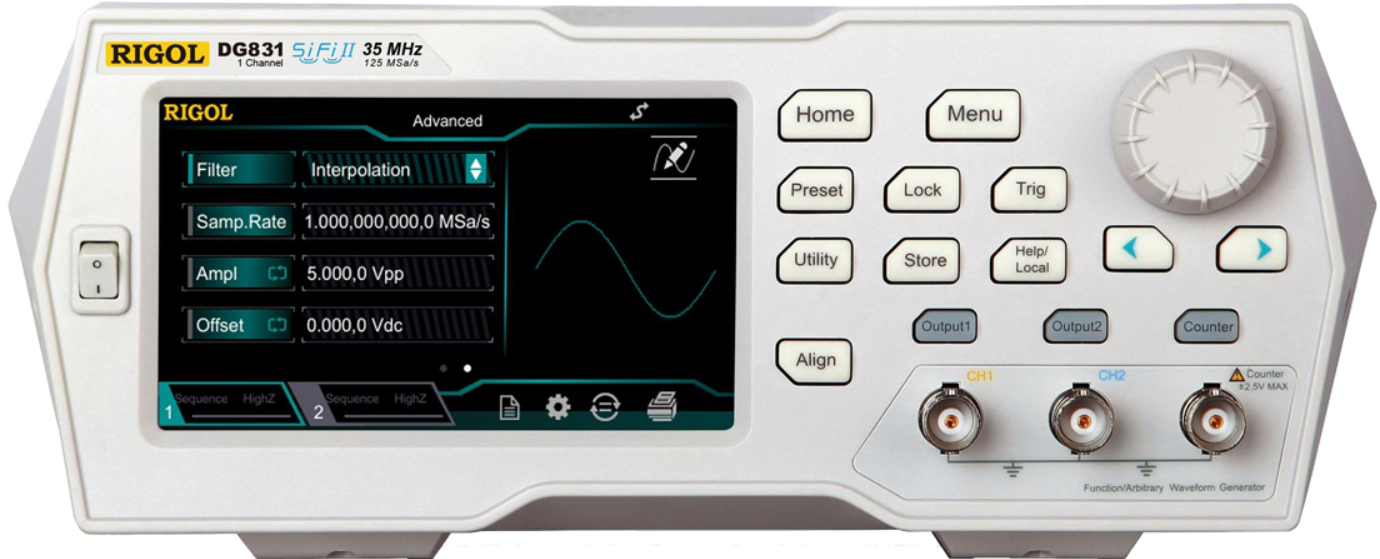

Многофункциональный генератор сигналов произвольной формы серии DG800. Новый дизайн, дружелюбный интерфейс.
Генератор сигналов произвольной формы объединяет множество приборов в одном, такие как:
- функциональный генератор,
- генератор сигналов произвольной формы,
- генератор шума,
- генератор импульсов,
- паттерн генератор,
- генератор гармоник,
- аналого-цифровой модулятор,
- частотомер.
Совершенно новый внешний вид и дружелюбный пользовательский интерфейс доставит Вам удовольствие от работы.
Основные особенности генераторов сигналов серии DG800:
- Технология SiFi II, генерирующая произвольные осциллограммы точек точками, точно выводя высококачественные осциллограммы.
- Встроенный генератор гармоник 8 порядков.
- Стандартная комбинация сигналов и функция отслеживания каналов.
- 4,3 " цветной сенсорный экран TFT и совершенно новый дизайн пользовательского интерфейса.
- RBS, RS232 и последовательный выход.
- Отсутствует вентилятор охлаждения, поэтому генератор является бесшумным при работе.
Основные характеристики
- Количество каналов: 1
-
- Максимальная выходная частота: 35 МГц
- Частота дискретизации: 125 Мвыб/с
- Тип формы волны:
- стандартная форма сигнала: синус, квадрат, рампа, импульс, шум, двухтональный, гармонический (до 8 порядков), прямой ток;
- сигнал произвольной формы: 160 типов волн, в том числе кардинальный синус, экспоненциальное возрастание, экспоненциальное понижение, ЭКГ, Гаусс, Гаверсинус, Лоренца, и т.д.
- усовершенствованная форма сигнала: PRBS, RS232 и последовательная
- Длина произвольной формы сигнала: 2 Mpts (оптимально 8 Mpts)
- Разрешение по вертикали: 16 бит
- Характеристики частот:
- Синусоидальная: 1 мкГц-35 МГц
- Прямоугольная: 1 мкГц-10 МГц
- Линейная: 1 мкГц-1 МГц
- Импульс: 1 мкГц-10 МГц
- Сигналы произвольной формы: 1 мкГц-10 МГц
- Гармоническая: 1 мкГц-15 МГц
- Двухтональная: 1 мкГц-20 МГц
- RS232 - диапазон скоростей передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
- PRBS: 2 кбит/с - 30 Мбит/с
- Частота дискретизации: 2k до 30 Мвыборок/с
- Шум: диапазон частот 100 МГц (-3 дБ)
- Чистота спектра синусоидальных волн: общее гармоническое искажение: <0,075% (от 10 Гц до 20 кГц, 0 дБм); фазовый шум: <-105 ДБК / Гц при 10 МГц (0 дБм, 10 смещение в кГц)
- Прямоугольник времени подъема/падения: стандартное (1 Впик-пик, 1 кГц) ≤ 9 нс
- Фазовое колебание: стандартное (1 Впик-пик) ≤ 5 МГц: 2 ppm + 200 ps > 5 МГц: 200 ps
- Выходная амплитуда (нагрузка 50 Ом): ≤10 МГц: 1 мВпик-пик-10 Впик-пик; ≤30 МГц: 1 мВпик-пик-5 Впик-пик; ≤60 МГц: 1мВ-2.5 Впик-пик; > 60 МГц: 1 мВ-2,5 Впик-пик
- Вид модуляции: AM, FM, PM, ASK, FSK, PSK, и PWM
- Рабочий режим: непрерывный, всплеск, развертка и модуляция
- Характеристики всплеска: несущая частота 2 МГц-10 МГц/25 МГц / 35 МГц / 50 МГц / 70 МГц / 100 МГц; количество импульсов: 1-1 м или бесконечно; источник триггера: внешний, внутренний и ручной

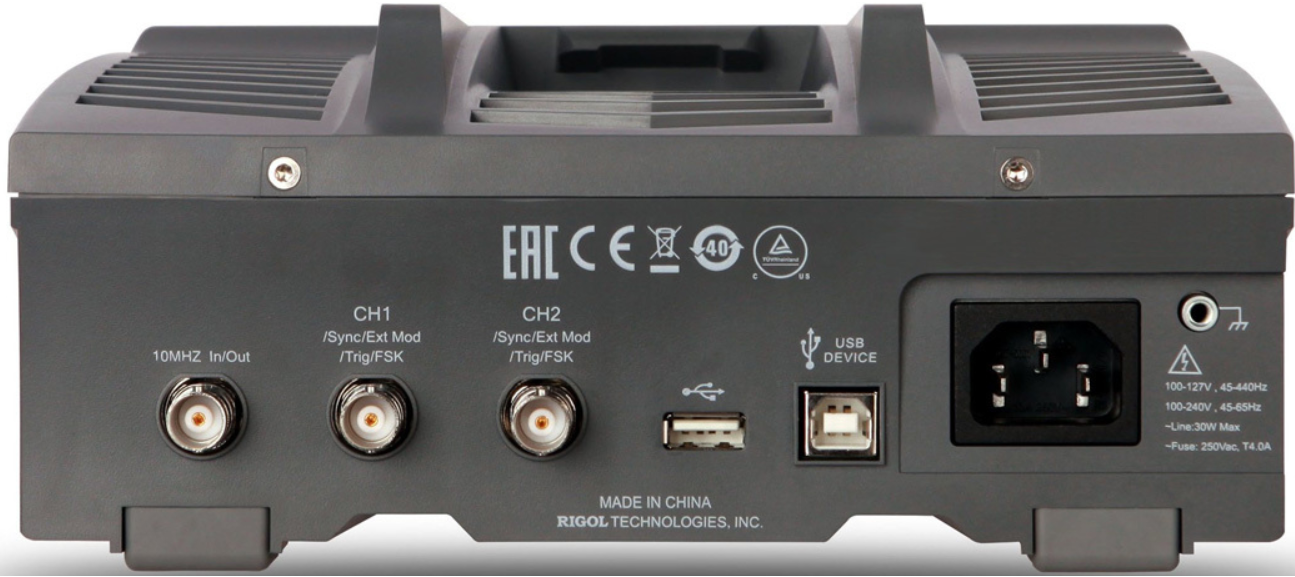

- Стандартный интерфейс: USB-Device (на задней панели) и USB-Host
- Стандартная комплектация:
- шнур питания соответствует стандарту страны назначения
- кабель BNC
- краткое руководство
- гарантийный талон на изделие
- Размеры (ШхВхГ): 237,4х97х268 мм
- Масса: 1,75 кг (без упаковки); 2,85 кг (с упаковкой)
- Опции:
- двухканальное исполнение
- обновления глубины памяти
- Опциональные аксессуары:
- аттенюатор на 40 дБ
- преобразователь интерфейса USB-GPIB
- преобразователь интерфейса USB-LAN
