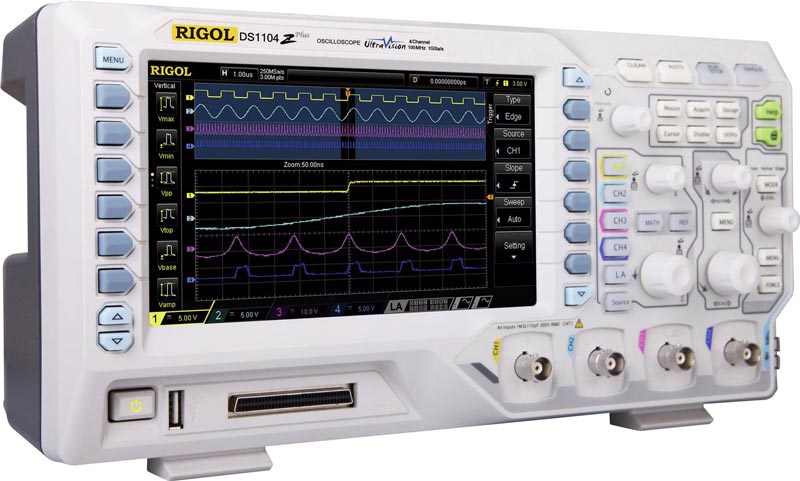

Осциллограф цифровой DS1104Z-S PLUS

 ОБЩИЕ СВЕДЕНИЯ

Осциллограф Rigol DS1104Z-S Plus – это надежный четырехканальный прибор с полосой пропускания 100 МГц, вертикальным разрешением 12 бит и богатым функционалом для проведения диагностики, ремонта и настройки электроники, который также способен решать лабораторные задачи начального уровня.

Модель основана на технологии UltraVision, главные преимущества которой - большая глубина памяти, высокая скорость захвата и воспроизведения осциллограмм. Качество изображения сравнимо с аналоговыми устройствами - яркость изменяется в зависимости от интенсивности входного сигнала, что упрощает навигацию и подробное изучение.

В конструкцию Rigol DS1104Z-S Plus внедрен двухканальный генератор сигналов стандартной и произвольной формы частотой до 25 МГц с настройками смещения, AM/FM модуляции и др. Такое дополнение позволяет сэкономить на дополнительном оборудовании, помогает освободить место на столе и расширяет возможности для тестирования радиоаппаратуры.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Осциллограф со встроенным генератором.

Осциллограф: 4 аналоговых + 16 цифровых (опция) каналов.

Полоса пропускания 100 МГц.

Частота дискретизации 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала).

Максимальная память 12 М (6 М на канал), 24 М - опция.

Входной импеданс 1 МОм.

Скорость захвата 30000 осц/с.

Расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI.

UltraVision.

Курсорные измерения.

24 автоизмерения.

Математические функции. БПФ.

Интерполятор: линейный, Sin(x)/x.

Покадровый регистратор. Самописец.

Тестирование в пределах Pass/Fail.

Генератор: 2 канала. Полоса 0,1 Гц...25 МГц; 14 бит; 6 стандартных, 7 встроенных + произвольная форма; глубина до 16 К точек, дискретизация 200 Мвыб/с; амплитуда 20 мВ...5 Впп. Выход синхронизации.

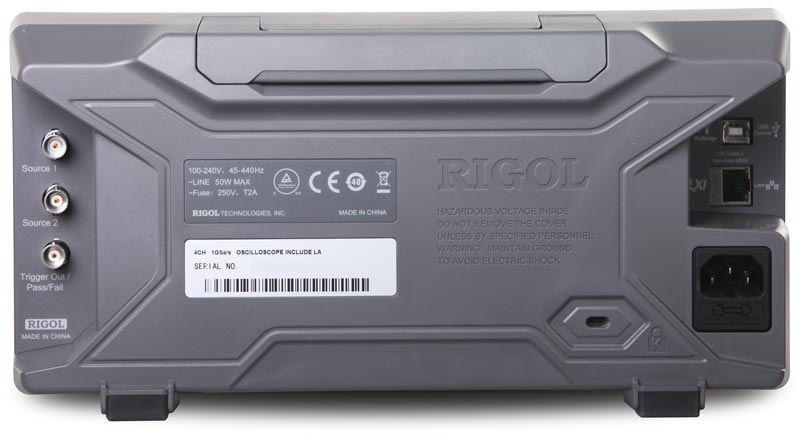

Интерфейсы: USB-host, USB-device, LAN.

Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480.

Вес: 3,2 кг.

Размеры: 313,1 x 160,8 x 122,4 мм.
