ОБЩИЕ СВЕДЕНИЯ

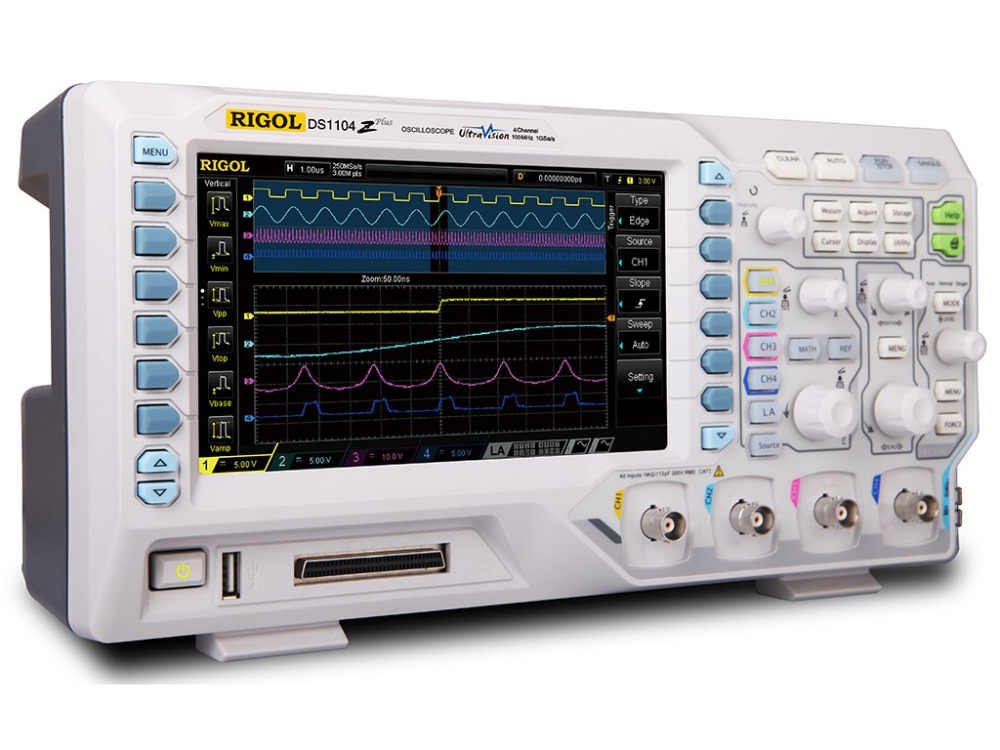

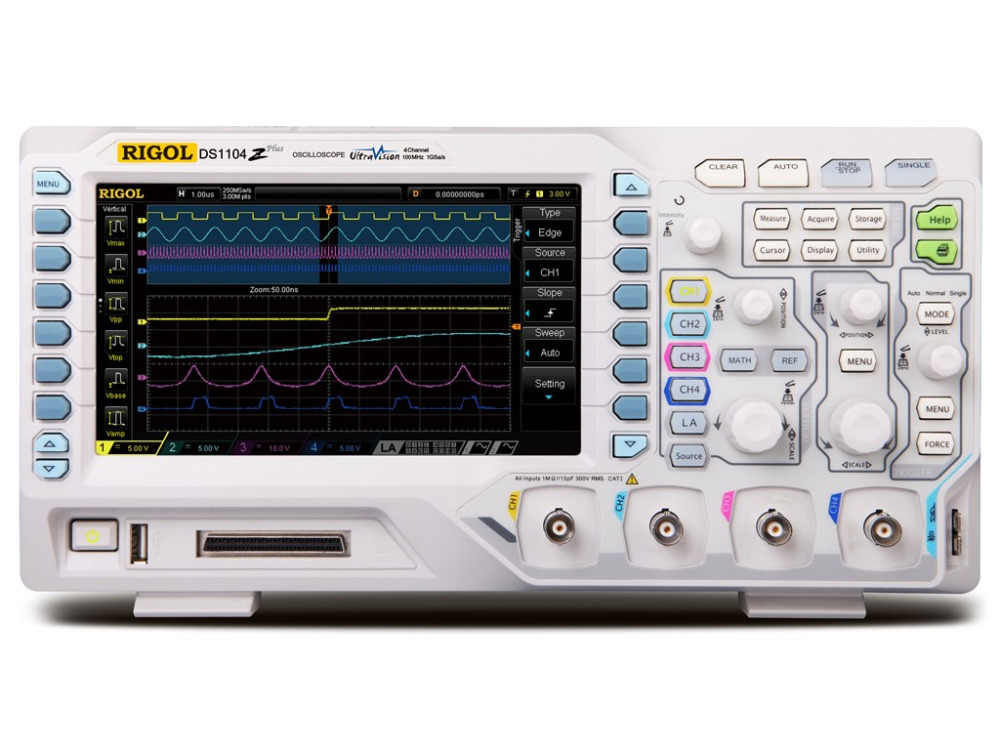

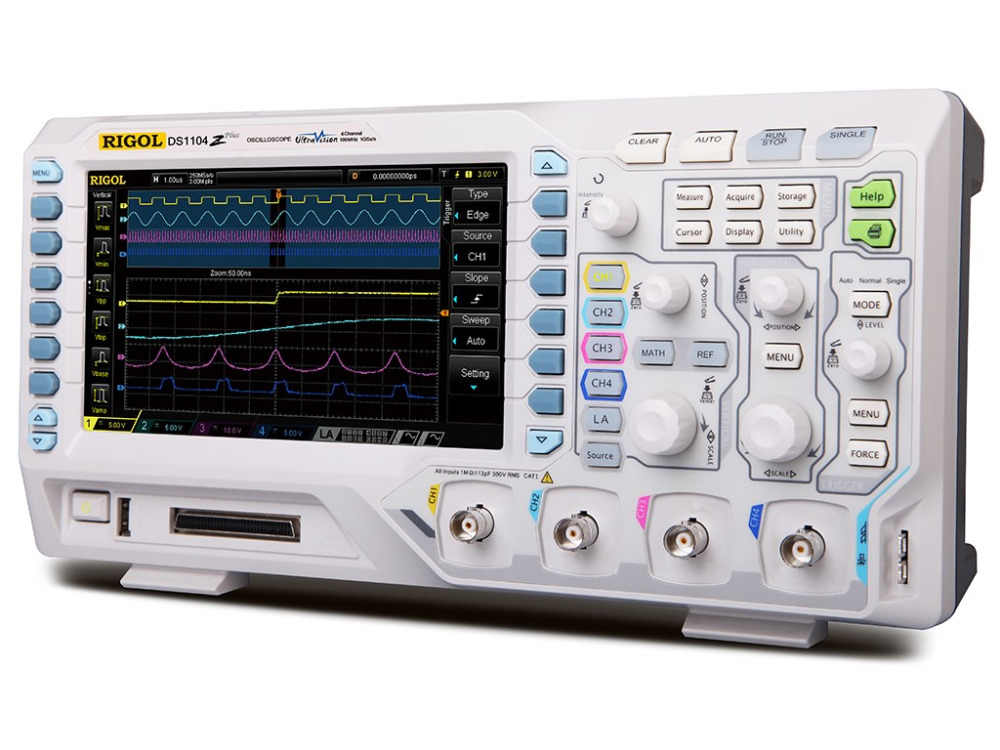

Осциллограф Rigol DS1104Z Plus – это надежный четырехканальный прибор с полосой пропускания 100 МГц, вертикальным разрешением 12 бит и богатым функционалом для проведения диагностики, ремонта и настройки электроники, который также способен решать лабораторные задачи начального уровня.
Модель основана на технологии UltraVision, главные преимущества которой - большая глубина памяти, высокая скорость захвата и воспроизведения осциллограмм. Качество изображения сравнимо с аналоговыми устройствами - яркость изменяется в зависимости от интенсивности входного сигнала, что упрощает навигацию и подробное изучение.
Rigol DS1104Z Plus, в отличие от базовой версии, оборудован логическим анализатором на 16 цифровых каналов для работы со смешанными сигналами, которые при этом легко можно группировать и маркировать.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
4 аналоговых + 16 цифровых (опция) каналов.
Полоса пропускания 100 МГц.
Частота дискретизации 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала).
Максимальная память 12 М (6 М на канал), 24 М - опция.
Входной импеданс: 1 МОм.
Скорость захвата 30000 осц/с.
Расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI.
UltraVision.
Курсорные измерения.
24 автоизмерения. Математические функции. БПФ.
Интерполятор: линейный, Sin(x)/x.
Покадровый регистратор. Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации.

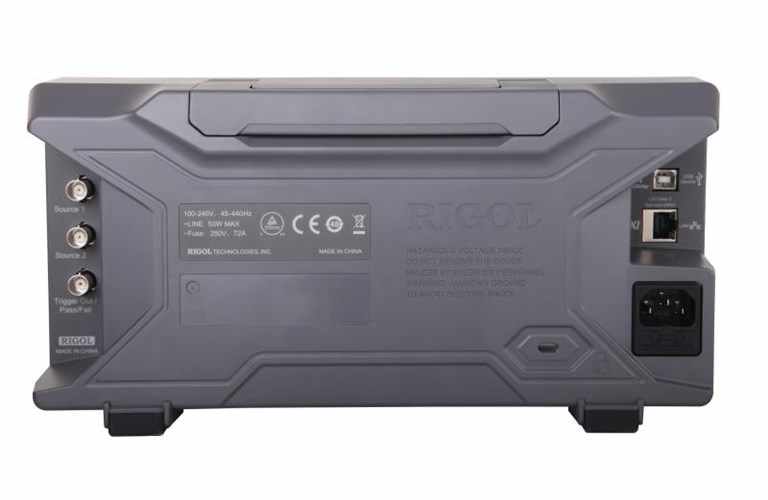

Интерфейсы: USB-host, USB-device, LAN.
Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480.
Вес: 3,2 кг.
Размеры: 313,1 x 160,8 x 122,4 мм.
КОМПЛЕКТ ПОСТАВКИ
- осциллограф
- осциллографические щупы – 4 шт. пассивных (150 МГц)
- сетевой кабель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ И ПРИНАДЛЕЖНОСТИ (не входят в комплект поставки, оплачиваются отдельно)
- пробник логического анализатора RPL1116
- комплект для монтажа в стойку RM-DS1000Z
- адаптер USB-GPIB
- пассивный пробник PVP2350
- высоковольтный пробник RP1300H
- токовый пробник RP1001C
- токовый пробник RP1002C
- токовый пробник КЗ1003С
- токовый пробник RP1004C
- токовый пробник RP1005C
- блок питания для токовых пробников RP1000P
- дифференциальный высоковольтный пробник RP1025D
- дифференциальный высоковольтный пробник RP1050D
- дифференциальный высоковольтный пробник RP1100D
- адаптер 50 Ом ADP0150BNC
ГАРАНТИЯ
3 года на прибор, 1 год на аксессуары (кроме кабелей и проводов)
