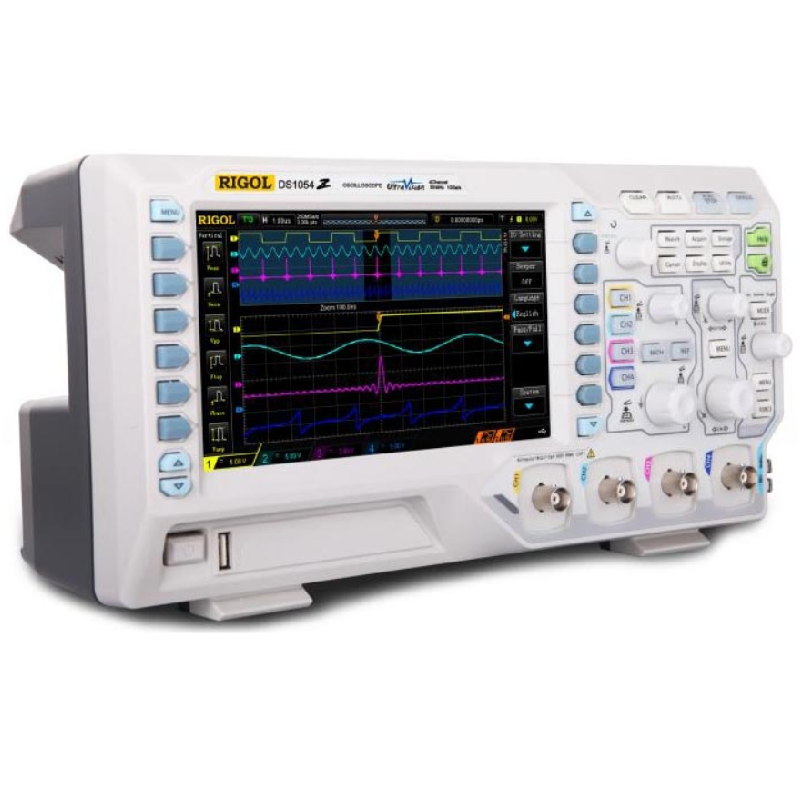

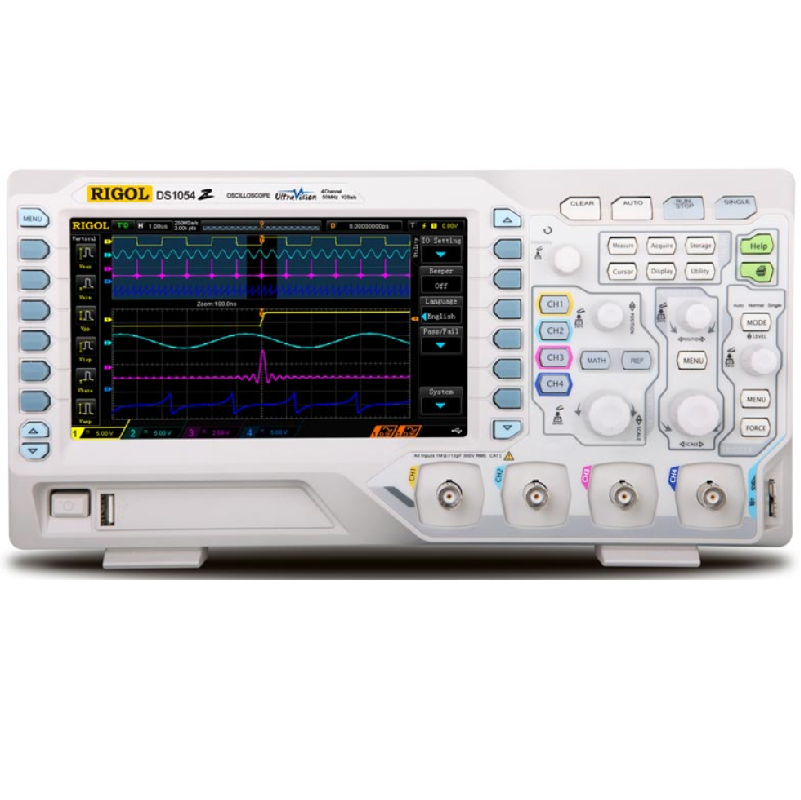

Цифровой осциллограф RIGOL DS1054Z - это высокопроизводительный осциллограф по низкой цене
Основные характеристики
Полоса пропускания: 50 МГц
Количество аналоговых каналов: 4
Количество цифровых каналов: нет
Максимальная частота дискретизации: 1 Гвыб/с (1-й какал), 500 Мвыб/с (2-й канал), 250 Мвыб/с (3/4 каналы)
Максимальная глубина памяти: стандартно до 12 М точек (1-й канал), опционально (опция MEM-DS1000Z) до 24 М точек (1-й канал), 12 М точек (2-й канал), 6 М точек (3/4 каналы)
Скорость захвата осциллограмм: 30 000 осц/с
Коэффициент развертки: от 5 нс/дел до 50 с/дел
Входной импеданс: 1 МОм ± 2% || 13 pF ± 3 pF
Вертикальная шкала: от 1 мВ/дел до 10 В/дел
Погрешность коэффициента усиления: <10 мВ: ± 4% полной шкалы; ≥ 10 мВ: ± 3% полной шкалы
Запись и анализ формы сигнала в реальном времени: до 60 000 кадров
Стандартные функции триггера: Edge, Pulse, Slope, Video, Pattern, Duration, Runt, Window, Nth Edge, Delay, Timeout, Setup/Hold, RS232/UART, I2C, SPI
Шины декодирования: стандартно: RS232/UART, I2C, SPI
Математические функции: А+В, А-В, АхВ, А/В, FFT, А&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter
Автоизмерения: 37 типов

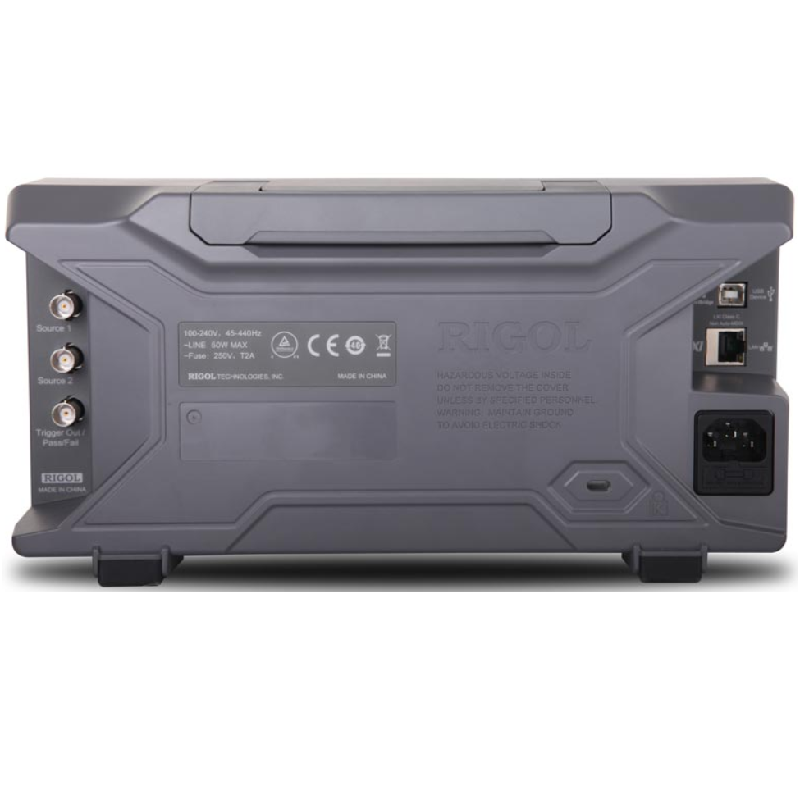

Интерфейс: USB Host (поддержка USB-GRIB), USB Device, LAN (LXI), AUX (TrigOut/PassFail)

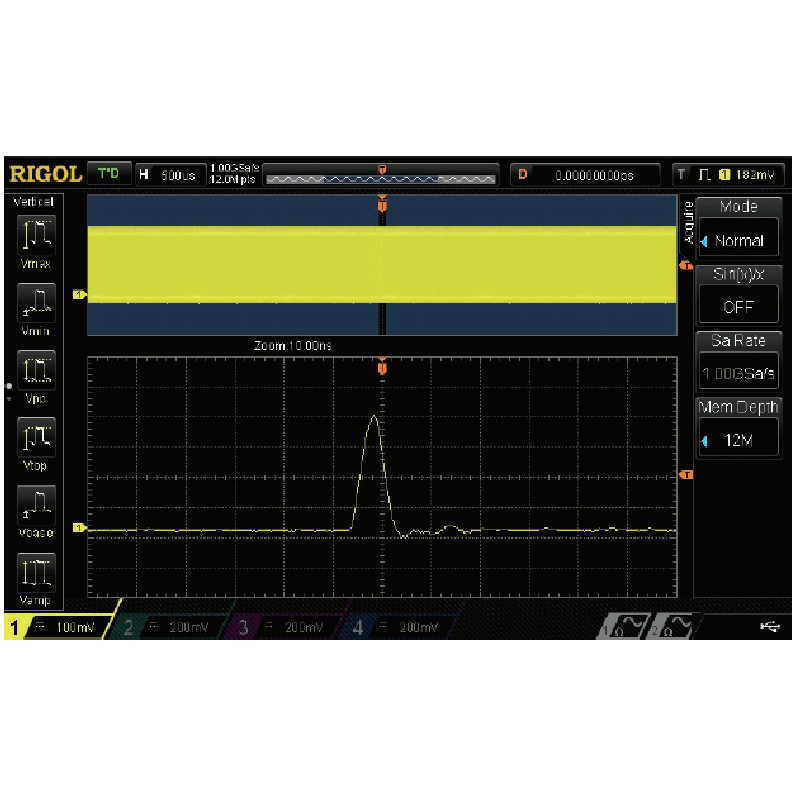

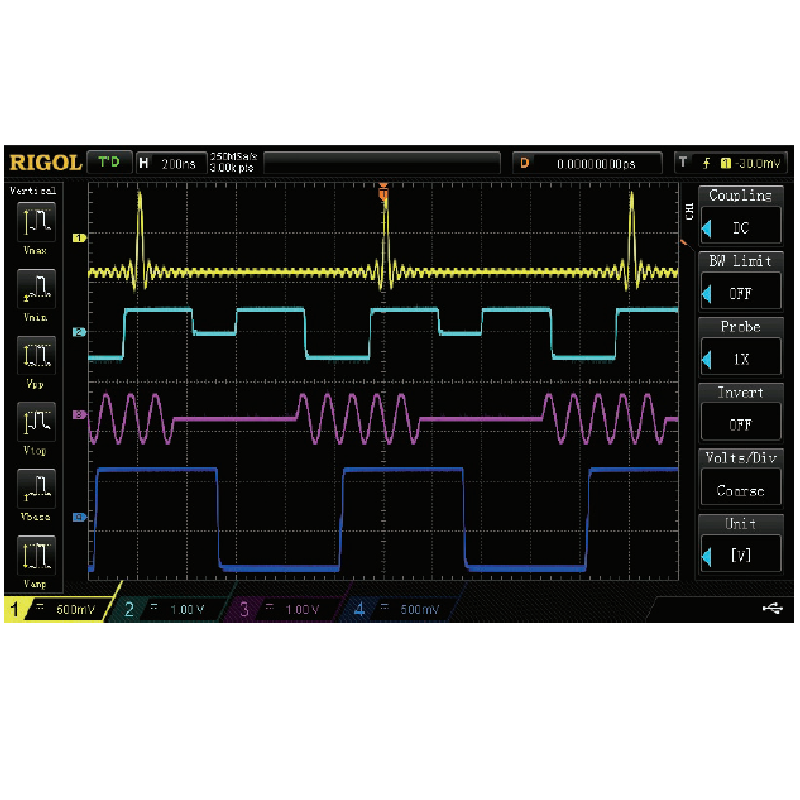

Дисплей: 7 дюймов WVGA (800x480) TFT LCD дисплей, 64 уровня градации интенсивности
Стандартная комплектация:
- осциллограф RIGOL DS1054Z (50 МГц, 4 канала)
- шнур питания соответствующий стандарту страны назначения
- USB кабель CB-USBA-USBB-FF-150
- четыре пассивных пробника (1Х: 35 МГц / 10Х: 150 МГц) PVP3150
- Пакет опций BND-MSO/DS1000Z (опция MEM-DS1000Z расширения памяти до 24 М (1 канал) / 12 М (2 канала) / 6 М (4 канала); опция REC-DS1000Z покадрового регистратора 5000 кадров в реальном времени; опция SA-DS1000Z анализа последовательных шин; опция AT-DS1000Z расширенного запуска)
Опциональные пробники RIGOL (не входят в комплект поставки, оплачиваются отдельно):
RP3500A (пассивный, высокоимпедансный, 500 МГц, коэффициент ослабления 10Х);
RP1300H (пассивный, высоковольтный, DC-300 МГц, 2000 В САТI, 1500 В САТII (DC+AC));
RP1010H (пассивный, высоковольтный, DC-50 МГц, DC: 10 кВ, AC: импульс ≤ 20 кВп-п, синус ≤ 7 кВ АСскз);
RP1018H (пассивный, высоковольтный, DC-150 МГц, DC+AC: 18 кВп САТII, AC: 12 кВ АСскз САТII);
RP1025D (высоковольтный, дифференциальный, DC-25 МГц, максимальное входное напряжение ≤ 1400 Вп-п);
RP1050D (высоковольтный, дифференциальный, DC-50 МГц, максимальное входное напряжение ≤ 7000 Вп-п);
RP1100D (высоковольтный, дифференциальный, DC-100 МГц, максимальное входное напряжение ≤ 7000 Вп-п);
RP1001C (токовый, DC-300 кГц, DC: ± 100 А, АС: 200 Ап-п, 70 Аскз);
RP1002C (токовый, DC-1 МГц, DC: ± 70 А, АС: 140 Ап-п, 50 Аскз);
RP1003C (токовый, DC-50 МГц, максимальный входной переменный ток 50А (непродолжительно), 30 Аскз. Необходим блок питания RIGOL RP1000P);
RP1004C (токовый, DC-100 МГц, максимальный входной переменный ток 50А (непродолжительно), 30 Аскз. Необходим блок питания RIGOL RP1000P);
RP1005C (токовый, DC-10 МГц, максимально 150Аскз, 300 Ап-п (непродолжительно), 500 Ап-п (импульс ≤ 30 мкс) Необходим блок питания RIGOL RP1000P)
Гарантия на осциллограф: 3 года
Гарантия на пробники: 1 год
